آهنگری فولاد توضیح داده شده: انواع، آهنگری فولاد کربنی و انتخاب مواد

آهنگری فولاد چیست

آهنگری فولاد یک فرآیند تولید است که در آن یک قطعه کار فولادی با اعمال نیروی فشاری - از طریق چکش کاری، فشار دادن یا نورد - در حالی که مواد یا به حالت پلاستیک گرم می شوند یا در دمای اتاق کار می شوند، شکل می گیرد. نتیجه یک جزء با یک هندسه تعریف شده و به طور بحرانی، یک ساختار دانه داخلی تصفیه شده است که خواص مکانیکی را ارائه می دهد. به طور قابل توجهی نسبت به مواردی که با ریخته گری یا ماشینکاری از استوک میله قابل دستیابی هستند برتری دارد . آهنگری صرفاً یک عملیات شکل دهی نیست. این یک فرآیند متالورژیکی است که اساساً ماده ای را که با آن کار می کند بهبود می بخشد.

هنگامی که فولاد ریخته‌گری می‌شود، فرآیند انجماد یک ساختار دانه‌ای درشت و گاهی دندریتی با حفره‌های بالقوه، تخلخل و مناطق جداسازی ایجاد می‌کند. آهنگری این ساختار را فشرده و مجدداً تراز می کند، عیوب داخلی را می بندد، اندازه دانه را اصلاح می کند و جریان دانه را برای دنبال کردن خطوط قطعه تمام شده جهت می دهد. برای مثال، یک میله اتصال آهنگری دارای جریان دانه ای است که از میان شعاع و تیر میله منحنی می شود - همان مسیری که بارهای کششی و خمشی در سرویس طی می کنند. این هم ترازی به همین دلیل است که قطعات آهنگری در کاربردهای بارگذاری پویا به طور موثر در برابر شکست خستگی مقاومت می کنند.

فرآیند آهنگری تقریباً در هر صنعت پرمشتری مورد استفاده قرار می گیرد: اجزای سیستم انتقال قدرت خودرو، قطعات ساختاری هوافضا، بدنه دریچه های نفت و گاز، تجهیزات ساختمانی، ابزارهای دستی و سخت افزارهای نظامی همه به طور معمول به عنوان آهنگری تولید می شوند. هر برنامه ای که در آن خرابی یک گزینه نیست و قابلیت اطمینان مکانیکی باید تضمین شود بیش از یک عمر مفید تعریف شده، کاندیدای فولاد آهنگری است.

انواع فولاد آهنگری: فرآیندها و تفاوت آنها

آهنگری فولاد یک فرآیند واحد نیست - چندین روش متمایز را در بر می گیرد که هر کدام برای هندسه قطعات مختلف، حجم تولید، الزامات تحمل و انواع مواد مناسب است. انتخاب روش آهنگری مناسب به اندازه انتخاب گرید مناسب فولاد مهم است.

فورج باز قالب

در آهنگری قالب باز، قطعه کار بین قالب های مسطح یا ساده شکلی که به طور کامل مواد را در بر نمی گیرد، تغییر شکل می دهد. اپراتور شمش را در بین ضربات تغییر مکان داده و می چرخاند تا به صورت تدریجی آن را شکل دهد. آهنگری قالب باز برای قطعات بزرگ - شفت ها، حلقه ها، سیلندرها، بلوک ها - در جایی که ابزار قالب بسته بسیار گران است یا جایی که قطعه برای مجموعه قالب بیش از حد بزرگ است استفاده می شود. همچنین برای تولید سفارشی یا کم حجم جایی که سرمایه گذاری ابزاری را نمی توان در یک دوره طولانی مستهلک کرد. تلورانس های ابعادی گسترده تر از کار با قالب بسته است و معمولاً برای رسیدن به ابعاد نهایی ماشینکاری ثانویه مورد نیاز است.

قالب بسته (Impression-Die) آهنگری

آهنگری قالب بسته از قالب های بالا و پایین منطبق استفاده می کند که به شکل نزدیک به توری قطعه تمام شده ماشین کاری شده اند. شمش گرم شده در حفره قالب قرار می گیرد و ضربه می زند و باعث می شود که مواد جاری شود و قالب را پر کند. فلاش - مواد اضافی که در خط جداکننده قالب به بیرون فشرده می شود - بعداً بریده می شود. این فرآیند قطعاتی با تلرانس ابعادی فشرده‌تر، پرداخت سطحی بهتر و خواص مکانیکی سازگارتر نسبت به کار با قالب باز تولید می‌کند. این روش غالب آهنگری برای قطعات خودرویی و صنعتی با حجم بالا است مانند میل لنگ، شاتون، چرخ دنده، فلنج و ابزار دستی.

رول فورج و حلقه نورد

آهنگری رول یک شمش گرم شده را از بین رول های کانتوری عبور می دهد تا سطح مقطع را کاهش دهد و قطعه را دراز کند - برای شفت های مخروطی، فنرهای برگ و قسمت های خالی محور استفاده می شود. نورد حلقه یک نوع تخصصی است که در آن یک پریفرم دونات شکل بین یک سنبه داخلی و یک رول محرک بیرونی نورد می‌شود و ضخامت دیواره را کاهش می‌دهد و قطر را افزایش می‌دهد تا حلقه‌های بدون درز تولید شود. حلقه های نورد به طور گسترده در یاتاقان ها، فلنج ها، اجزای مخازن تحت فشار و قاب های هوافضا استفاده می شود. نورد حلقه تولید می کند جریان بدون وقفه محیطی دانه - یک مزیت حیاتی در کاربردهای چرخشی یا حاوی فشار.

آهنگری سرد

آهنگری سرد - در دمای اتاق یا نزدیک به آن انجام می شود - قطعاتی با سطح عالی، تحمل ابعادی محکم و سطوح سخت شده بدون مرحله گرمایش تولید می کند. به طور گسترده ای برای اتصال دهنده ها، پیچ و مهره ها، سر سوکت ها و اجزای دقیق کوچک استفاده می شود. این مبادله شامل نیروهای شکل‌دهی بالاتر، کاهش شکل‌پذیری در طول پردازش و محدودیت‌های پیچیدگی قطعه در مقایسه با آهنگری داغ است. اکثر قطعات آهنگری سرد از فولادهای کم تا متوسط ​​کربن با کارایی سرد خوب استفاده می کنند.

آهنگری فولاد کربنی: نمرات، خواص، و عملیات حرارتی

فولاد کربنی پرمصرف ترین ماده خام در آهنگری فولاد است که به دلیل ترکیبی از در دسترس بودن، پردازش پذیری و طیف وسیعی از خواص مکانیکی قابل دستیابی از طریق عملیات حرارتی ارزشمند است. آهنگرهای فولاد کربنی در ساخت و ساز، کشاورزی، معدن، نفت و گاز، تولید برق، و ماشین آلات صنعتی عمومی مشخص می شوند - در هر جایی که استحکام، چقرمگی و مقرون به صرفه بودن محرک های اولیه طراحی هستند.

محتوای کربن تنها تأثیرگذارترین متغیر در انتخاب فولاد آهنگری است:

• فولاد کم کربن (≤0.25% C) - به عنوان مثال، AISI 1018، 1020: انعطاف پذیری بالا، آهنگری عالی و به راحتی جوش داده می شود. برای آهنگری که نیاز به تغییر شکل بدون ترک دارند - قلاب، زنجیر، قلاب‌های کشاورزی و براکت‌های ساختاری استفاده می‌شود. معمولاً تا سختی بالا تحت عملیات حرارتی قرار نمی گیرند. استحکام آن در درجه اول از سخت شدن کار و ضخامت بخش ناشی می شود.
• فولاد با کربن متوسط (0.25٪ - 0.60٪ C) - به عنوان مثال، AISI 1040، 1045، 1050: محدوده اسب کار برای آهنگری صنعتی. به عملیات حرارتی خاموش و تمپر به خوبی پاسخ می دهد و بسته به اندازه بخش و دمای تلطیف به مقاومت کششی در محدوده 700 تا 1000 مگاپاسکال دست می یابد. AISI 1045 یکی از جهانی ترین درجه های مشخص شده برای شفت ها، چرخ دنده ها، محورها و میله های اتصال است که در آن به تعادل قدرت، چقرمگی و ماشین کاری نیاز است.
• فولاد پر کربن (0.60٪ - 1.00٪ C) - به عنوان مثال، AISI 1060، 1080، 1095: سختی و مقاومت در برابر سایش بعد از عملیات حرارتی بالاتر، اما کاهش چقرمگی و جوش پذیری. برای آهنگری های فولادی فنری، ابزارهای برش، اجزای ریل و قطعات سایش کشاورزی استفاده می شود. نسبت به حرارت پنجره های آهنگری حساس تر است و برای جلوگیری از ترک خوردن نیاز به کنترل دقیق خنک کننده دارد.

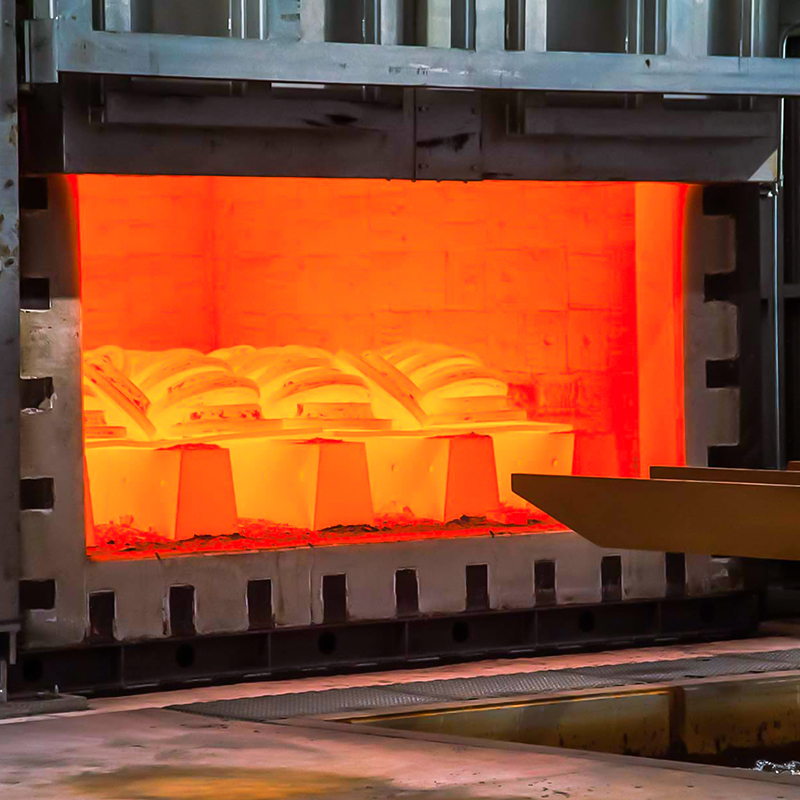

عملیات حرارتی پس از آهنگری به طور چشمگیری خواص مکانیکی نهایی اجزای فولاد کربنی را تغییر می دهد. عادی سازی - خنک کننده هوا از بالای دمای بحرانی بالا - اندازه دانه را اصلاح می کند و تنش های آهنگری را کاهش می دهد و یک ریزساختار یکنواخت با خواص پایه قابل پیش بینی ایجاد می کند. خاموش کننده و معتدل (Q&T) شامل خنک شدن سریع از دمای آستنیته برای تشکیل مارتنزیت، و به دنبال آن گرم کردن مجدد تا دمای تلطیف کنترل شده برای بازیابی شکل پذیری است. آهنگرهای فولاد کربنی Q&T می توانند به استحکام تسلیم بیش از 800 مگاپاسکال با چقرمگی ضربه کافی برای اکثر کاربردهای ساختاری دست یابند. آنیل کردن زمانی استفاده می شود که حداکثر ماشینکاری یا شکل پذیری سرد قبل از پردازش بیشتر مورد نیاز باشد.

یکی از محدودیت های عملی آهنگری فولاد کربنی ساده، سختی پذیری است - توانایی دستیابی به سختی یکنواخت از طریق مقطع بزرگ. فولاد کربنی سختی پذیری کمتری نسبت به فولاد آلیاژی دارد. در بخش‌های ضخیم، هسته در طول کوئنچ خیلی آهسته سرد می‌شود تا کاملاً به مارتنزیت تبدیل شود و در نتیجه هسته نرم‌تری ایجاد می‌شود. برای آهنگری‌های بالاتر از حدود 75 تا 100 میلی‌متر در مقطع بحرانی که نیاز به سخت‌سازی است. افزودنی های آلیاژی مانند کروم، مولیبدن یا نیکل معرفی شدند - انتقال مشخصات از کربن ساده به گریدهای فولاد آلیاژی مانند 4140، 4340، یا 8620.

فولاد کربن جعلی در مقابل ریخته‌گری و ماشین‌کاری: زمانی که تفاوت فرآیند مهم است

انتخاب بین فولاد کربنی آهنگری، فولاد ریخته‌گری شده و میله‌های ماشینکاری شده اساساً یک مبادله بین عملکرد مکانیکی، پیچیدگی هندسی، حجم تولید و هزینه واحد است. هر فرآیند در یک زمینه خاص بهینه است - خطای مهندسی اعمال یکی در جایی است که دیگری مناسب تر است.

فولاد کربنی آهنگری در مقابل فولاد ریخته گری: ریخته‌گری پیچیدگی هندسی بسیار بیشتری را ممکن می‌سازد - گذرگاه‌های داخلی، برش‌ها و بخش‌های توخالی که آهنگری بدون عملیات ثانویه نمی‌تواند به دست آورد. اما فولاد ریخته‌گری دارای محدودیت‌های ریزساختاری ذاتی است: تخلخل انقباض، فضای خالی گاز و ساختارهای دانه درشت‌تر که استحکام خستگی و چقرمگی ضربه را کاهش می‌دهد. برای قطعاتی که در معرض بارگذاری چرخه ای یا ضربه ای هستند - میل لنگ، سر چکش، قلاب های بالابر، بدنه دریچه های فشار - ساختار دانه برتر آهنگری، هزینه ابزار و پردازش بالاتر را توجیه می کند. داده های منتشر شده به طور مداوم موفقیت اجزای فولاد کربنی جعلی را نشان می دهد عمر خستگی 20 تا 30 درصد بیشتر است نسبت به قطعات ریختگی معادل تحت شرایط بارگذاری یکسان، با مقادیر ضربه Charpy به طور قابل توجهی بهتر، به ویژه در دماهای زیر صفر.

فولاد کربنی آهنگری در مقابل میله ماشینکاری شده: یک قطعه ماشینکاری شده برش خورده از میله نورد دارای ساختار دانه ای است که در امتداد جهت نورد میله قرار دارد. هنگامی که به شکل پیچیده ماشینکاری می شود، جریان دانه قطع می شود - بدون در نظر گرفتن هندسه، مستقیماً از قطعه عبور می کند. در مقابل، یک قطعه آهنگری دارای جریان دانه ای است که از خطوط قطعه پیروی می کند. برای یک شافت فلنجی که از میله ماشین کاری شده است، دانه به صورت محوری از شعاع فلنج عبور می کند - جهت گیری ضعیفی برای بارهای خمشی و برشی که فلنج واقعاً تجربه می کند. آهنگری معادل دارای انحنای جریان دانه از طریق فلنج است که با مسیرهای تنش همسو می شود. در کاربردهای با چرخه بالا یا ایمنی حیاتی، این تمایز آکادمیک نیست: این تفاوت بین بخشی است که عمر طراحی خود را برآورده می کند و قطعه ای که مطابقت ندارد.

برای تیم‌های تدارکات و مهندسان طراحی، راهنمایی عملی ساده است: فولاد کربن آهنگری را زمانی که قطعه بارهای دینامیکی، ضربه‌ای یا خستگی را حمل می‌کند، مشخص کنید. در محیط‌های با دمای پایین که انتقال شکل‌پذیر به شکننده یک نگرانی است، کار می‌کند. یا یک جزء حیاتی ایمنی است که در آن خرابی میدان عواقب جدی دارد. زمانی که هندسه ایجاب می کند، از جایگزین های ریخته گری یا ماشینکاری شده استفاده کنید، بارگذاری عمدتا ثابت است، یا محدودیت های حجم و هزینه، سرمایه گذاری ابزار را غیرعملی می کند.
