راهنمای آهنگری فولاد آلیاژی کربن، آلیاژ، ضد زنگ و نیکل

آهنگری فولاد کربن بهترین نسبت هزینه به مقاومت را برای کاربردهای ساختاری عمومی ارائه می دهد. آهنگرهای فولادی آلیاژی خواص مکانیکی بهبود یافته ای را برای شرایط بار و دما ایجاد می کنند. آهنگری فولاد ضد زنگ مقاومت در برابر خوردگی را برای محیط های شیمیایی و فرآوری مواد غذایی ایجاد می کند. و آهنگری فولاد آلیاژی مبتنی بر نیکل تنها انتخاب عملی برای خدمات با درجه حرارت شدید و خوردگی بالا بالای 650 درجه سانتیگراد است. این چهار دسته مواد آهنگری قابل تعویض نیستند - هر کدام مجموعه خاصی از شرایط خدمات را نشان می دهد و انتخاب دسته اشتباه منجر به تعیین بیش از حد پرهزینه یا خرابی زودرس قطعه می شود. خود فرآیند آهنگری - که ساختار دانه را اصلاح می کند، تخلخل داخلی را حذف می کند و جریان الیاف را با مسیرهای تنش جزء همسو می کند - مزایای ذاتی هر کلاس آلیاژ را فراتر از آنچه ریخته گری یا ماشینکاری از استوک میله می تواند به دست آورد، تقویت می کند.

چرا فرآیند آهنگری در همه کلاس های آلیاژ مهم است؟

قبل از بررسی هر دسته از مواد، مهم است که بفهمیم فرآیند آهنگری بدون در نظر گرفتن نوع آلیاژ به عملکرد اجزای سازنده کمک می کند. آهنگری فلز را بالاتر از دمای تبلور مجدد آن ( آهنگری گرم ) یا زیر آن ( آهنگری سرد و گرم ) کار می کند و با اعمال نیروی فشاری از طریق قالب ها، بیلت را به شکل دلخواه تغییر می دهد. این کار مکانیکی سه مزیت ساختاری ایجاد می کند که مستقیماً به عملکرد قطعه ترجمه می شود:

• تصفیه غلات: تغییر شکل مکانیکی ساختار دانه دندریتیک درشت بیلت ریخته گری را می شکند و اندازه دانه ریزتر و یکنواخت تری تولید می کند. ساختار دانه ریزتر استحکام کششی، مقاومت در برابر خستگی و چقرمگی ضربه را در همه انواع آلیاژ بهبود می بخشد.
• حذف تخلخل و تفکیک: نیروهای آهنگری فشاری حفره های داخلی، منافذ گاز و مناطق جداسازی دندریتیک موجود در شمش شروع یا بیلت را فرو می ریزند و یک ریزساختار کاملاً متراکم و همگن ایجاد می کنند. قطعات ریخته گری با اندازه معادل این عیوب را حفظ می کنند مگر اینکه تحت فشار ایزواستاتیک داغ (HIP) قرار گیرند.
• جریان دانه تراز (جریان فیبر): طراحی قالب کنترل شده جریان مواد را به گونه‌ای هدایت می‌کند که خطوط جریان دانه‌ها به جای اینکه توسط ماشین‌کاری بریده شوند، از خط اجزای نهایی پیروی کنند. برای مثال، یک میله اتصال آهنگری، جریان دانه‌ای پیوسته در بدنه میله و اطراف شعاع حفره دارد که به طور قابل توجهی عمر خستگی را در نقاط تمرکز تنش در مقایسه با یک جایگزین ماشین‌کاری شده از میله بهبود می‌بخشد.

پیامد عملی این مزایا قابل اندازه گیری است: آهنگرها معمولاً 20 تا 30 درصد استحکام کششی بالاتر، 15 تا 25 درصد استحکام تسلیم بالاتر و مقاومت در برابر خستگی و ضربه به طور قابل ملاحظه ای بهتر نشان می دهند. نسبت به اجزای ریختگی با ترکیب آلیاژی مشابه و هندسه اسمی. این برتری ساختاری در میان فولاد کربنی، فولاد آلیاژی، فولاد ضد زنگ و آهنگرهای آلیاژی مبتنی بر نیکل یکسان است - و در هر جایی که قابلیت اطمینان جزء تحت بارگذاری چرخه ای یا ضربه ای حیاتی باشد، آهنگری فرآیند تولید انتخابی را ایجاد می کند.

آهنگری فولاد کربنی : کارگاه تولیدی صنعتی

آهنگری فولاد کربنی از فولادهای حاوی 0.10-0.60٪ کربن با منگنز به عنوان عنصر آلیاژی ثانویه اولیه، و حداقل افزودن عمدی عناصر دیگر. آنها بزرگترین بخش حجم صنعت آهنگری جهانی را نشان می دهند که تخمین زده می شود 60 تا 65 درصد کل آهنگری های فولادی بر حسب وزن .

طبقه بندی درجه و خواص مکانیکی

آهنگرهای فولاد کربنی عمدتاً بر اساس محتوای کربن طبقه بندی می شوند که محدوده مقاومت قابل دستیابی و پاسخ عملیات حرارتی را تعیین می کند:

• کربن کم (0.10-0.25٪ C، به عنوان مثال، AISI 1018، 1020): استحکام کششی 380-520 مگاپاسکال، شکل پذیری بالا (ازدیاد طول 25-35٪)، جوش پذیری عالی. مورد استفاده در قطعات بدنه خودرو، اتصالات تجهیزات کشاورزی و فلنج های ساختاری که شکل پذیری بیش از استحکام نهایی اهمیت دارد.
• کربن متوسط (0.30-0.50٪ C، به عنوان مثال، AISI 1040، 1045): استحکام کششی 600-800 مگاپاسکال پس از نرمال شدن، تا 1000 مگاپاسکال پس از خاموش کردن و طبع پرمصرف ترین محدوده برای آهنگری های ساختاری از جمله میل لنگ، میله های اتصال، چرخ دنده ها و محورهای محور.
• کربن بالا (0.55-0.70٪ C، به عنوان مثال، AISI 1060، 1070): استحکام کششی 800-1000 مگاپاسکال، سختی بالاتر، کاهش جوش پذیری. در اجزای ریلی، فنرها و آهنگری های مقاوم در برابر سایش که سختی سطح نیاز اولیه است، استفاده می شود.

فرآیندهای آهنگری فولاد کربنی

محدوده دمای آهنگری برای فولادهای کربنی است 1100-1250 درجه سانتیگراد برای آهنگری گرم گریدهای کربن متوسط ​​و بالا معمولاً نرمال می شوند (با هوا از دمای تقریباً 870 درجه سانتیگراد خنک می شوند) یا پس از آهنگری برای دستیابی به خواص مکانیکی مشخص خاموش و خنک می شوند. دمای تلطیف برای متعادل کردن استحکام در برابر چقرمگی تنظیم می‌شود—دمای اعتدال بالاتر استحکام کمتری ایجاد می‌کند اما مقاومت در برابر ضربه بهتری ایجاد می‌کند، یک مبادله که بسته به نیاز کاربرد متفاوت است.

برنامه ها و محدودیت ها

آهنگری فولاد کربنی انتخاب پیش فرض برای موارد زیر است:

• اجزای پیشرانه خودرو (میل لنگ، شاتون، میل بادامک، دنده دیفرانسیل)
• تجهیزات ساختمانی و معدن (دندان بیل مکانیکی، مته، سر چکش)
• فلنج مخازن تحت فشار و اتصالات لوله (ASTM A105 برای فلنج های فولاد کربنی دمای محیط)
• اجزای راه آهن (توپ چرخ، محور، کوپلینگ)

محدودیت های اولیه آهنگری فولاد کربنی عبارتند از مقاومت در برابر خوردگی ضعیف (نیاز به پوشش محافظ در اکثر برنامه های کاربردی در فضای باز)، مقاومت محدود در دمای بالا (به طور کلی نامناسب در بالا). 400 درجه سانتی گراد برای تحمل بار پایدار)، و سختی پذیری محدود در اندازه های بخش بزرگ که در آن فولاد آلیاژی برای دستیابی به سخت شدن از طریق ضروری است.

آهنگری فولاد آلیاژی : بهبود عملکرد از طریق مهندسی ترکیب

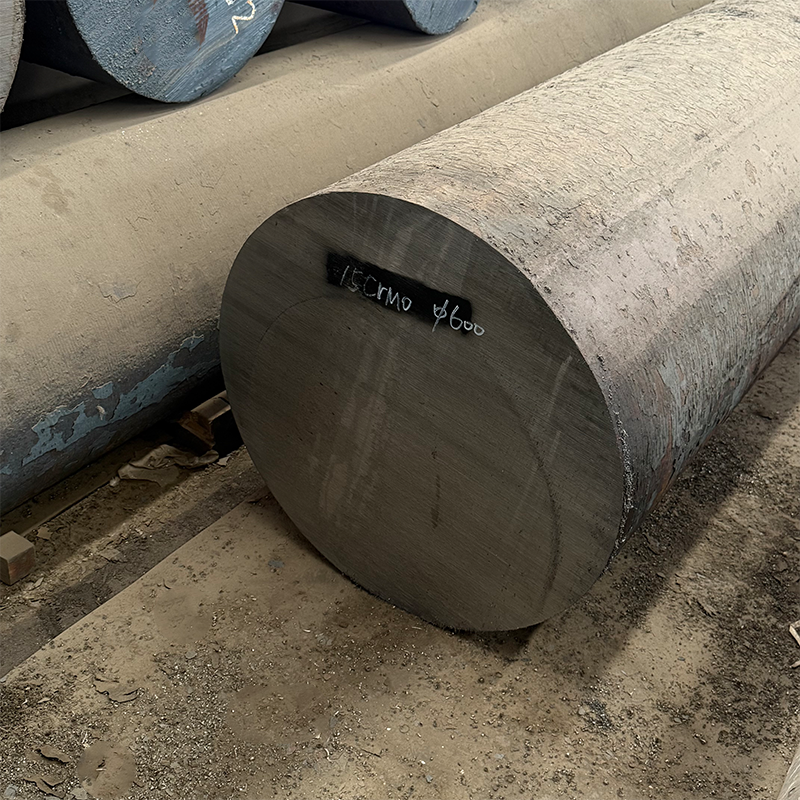

آهنگرهای فولادی آلیاژی از فولادهای حاوی افزودن عمدی یک یا چند عنصر آلیاژی - کروم، مولیبدن، نیکل، وانادیم، منگنز یا ترکیبات - در سطوحی تولید می‌شوند که بهبود قابل‌اندازه‌گیری در خواص مکانیکی، سخت‌شدگی یا عملکرد دمای بالا فراتر از آنچه کربن به تنهایی می‌تواند به دست آورد، تولید می‌شود.

عناصر کلیدی آلیاژی و سهم آنها

• کروم (کروم، 0.5–2.0٪): سختی پذیری، مقاومت در برابر سایش و مقاومت در برابر اکسیداسیون را در دماهای بالا بهبود می بخشد. در اکثر فولادهای آلیاژی متوسط ​​و با استحکام بالا وجود دارد.
• مولیبدن (Mo، 0.15-0.5٪): به طور قابل توجهی سختی پذیری در مقاطع ضخیم را افزایش می دهد، مقاومت در برابر خزش را در دماهای بالا (تا 550 درجه سانتیگراد) بهبود می بخشد و حساسیت به تردی مزاج را کاهش می دهد. اغلب در ترکیب با کروم استفاده می شود (فولادهای Cr-Mo مانند AISI 4130، 4140، 4142).
• نیکل (نیکل، 1.5-4.0٪): چقرمگی و مقاومت در برابر ضربه را به ویژه در دماهای زیر صفر بهبود می بخشد. در آهنگری مخازن تحت فشار با دمای پایین (3.5٪ فولادهای Ni برای سرویس تا 100- درجه سانتیگراد) و در فولادهای ساختاری Ni-Cr-Mo استفاده می شود.
• وانادیوم (V، 0.05-0.15٪): رسوبات کاربید ریز را تشکیل می دهد که در طول آهنگری در برابر رشد دانه مقاومت می کند و پس از عملیات حرارتی سخت شدن بارش را فراهم می کند. مورد استفاده در فولادهای ابزار و آهنگری های کم آلیاژ با مقاومت بالا (HSLA).
• منگنز (منگنز، 1.0-1.8٪): سختی و استحکام را در عین حفظ جوش پذیری بهبود می بخشد. عنصر آلیاژی اولیه در گریدهای HSLA که برای آهنگری های ساختاری استفاده می شود.

نمرات آهنگری فولاد آلیاژی رایج و خواص آنها

مزیت اندازه بخش و سختی پذیری

یکی از مهمترین مزیت های فورجینگ فولاد آلیاژی نسبت به فولاد کربنی است سختی پذیری در ابعاد بزرگ . یک فولاد کربن متوسط (AISI 1045) که از دمای 850 درجه سانتیگراد خاموش شده است، مارتنزیت کامل را فقط تا عمق تقریبی بدست می آورد. 10-15 میلی متر از سطح در یک نوار به قطر 100 میلی متر - هسته نرم تر پرلیت / بینیت باقی می ماند. AISI 4140 (Cr-Mo) مارتنزیت کامل را در طول یک به دست می آورد قطر 50-75 میلی متر بخش؛ AISI 4340 (Ni-Cr-Mo) این را گسترش می دهد 100-150 میلی متر . این امر برای شفت های آهنگری بزرگ، قالب ها و اجزای سازه ای که خواص مکانیکی یکنواخت در طول مقطع کامل مورد نیاز است، تعیین کننده است.

آهنگری فولاد ضد زنگ : مقاومت در برابر خوردگی با عملکرد ساختاری مطابقت دارد

آهنگری فولاد ضد زنگ حاوی حداقل 10.5٪ کروم که یک لایه اکسید کروم غیرفعال روی سطح ایجاد می کند که در برابر اکسیداسیون و حمله خورنده مقاومت می کند. ترکیبی از مقاومت در برابر خوردگی با خواص مکانیکی و مزایای ساختاری فرآیند آهنگری، آهنگری فولاد ضد زنگ را به انتخاب استاندارد برای پردازش شیمیایی، مواد غذایی و آشامیدنی، دریایی و کاربردهای هسته ای تبدیل می کند که در آن طول عمر مواد در محیط های تهاجمی معیار طراحی حاکم است.

خانواده های فولاد ضد زنگ مورد استفاده در آهنگری

چهار خانواده ریزساختاری فولاد ضد زنگ در آهنگری استفاده می شود که هر کدام مشخصات مشخصی دارند:

• فولادهای زنگ نزن آستنیتی (به عنوان مثال، AISI 304، 316، 316L): پرکاربردترین خانواده ضد زنگ آهنگری. غیر مغناطیسی، مقاومت در برابر خوردگی عالی، چقرمگی خوب در دمای پایین و جوش پذیری خوب. نمی توان با عملیات حرارتی سخت شد - با کار سرد یا با بازپخت محلول برای دستیابی به حداکثر مقاومت در برابر خوردگی تقویت می شود. استحکام کششی معمولا 515-690 مگاپاسکال در شرایط آنیل شده ASTM A182 F316/F316L مشخصات استاندارد برای فلنج ها و اتصالات فولادی ضد زنگ در پردازش های شیمیایی و کاربردهای دریایی است.
• فولادهای ضد زنگ مارتنزیتی (به عنوان مثال، AISI 410، 420، 17-4PH): استحکام بالاتر از درجه های آستنیتی - تا 1310 مگاپاسکال کششی (شرایط 17-4PH H900) - با مقاومت در برابر خوردگی متوسط. قابلیت عملیات حرارتی با کوئنچینگ در محورهای پمپ، ساقه دریچه ها، تیغه های توربین و ابزار جراحی که در آن سختی و مقاومت در برابر خوردگی هر دو مورد نیاز است استفاده می شود.
• فولادهای ضد زنگ فریتی (به عنوان مثال، AISI 430، 446): هزینه کمتر نسبت به آستنیتی، مقاومت در برابر اکسیداسیون خوب در دماهای بالا، اما چقرمگی محدود در مقاطع سنگین. به دلیل شکل پذیری محدود و حساسیت به رشد دانه در حین کار گرم، کمتر آهنگری می شود.
• فولادهای ضد زنگ دوبلکس (به عنوان مثال، 2205، 2507، سوپر دوبلکس): یک ریزساختار آستنیت-فریت مخلوط تقریباً دو برابر قدرت تسلیم گریدهای آستنیتی استاندارد (معمولا بازده 450-550 مگاپاسکال در مقابل 200-240 مگاپاسکال برای 316) در حالی که مقاومت خوردگی قابل مقایسه ای را حفظ می کند. فورجینگ های دوبلکس و فوق دوبلکس به طور فزاینده ای برای دریچه های نفت و گاز دریایی، بدنه پمپ ها و اجزای زیردریایی که در آن ها هم درجه بندی فشار بالا و هم مقاومت در برابر ترک خوردگی ناشی از تنش کلرید مورد نیاز است، مشخص می شوند.

چالش های آهنگری خاص برای فولاد ضد زنگ

فولادهای زنگ نزن سختی آهنگری بیشتری نسبت به فولادهای کربنی یا کم آلیاژ دارند به دلیل تنش جریان بالاتر در دمای آهنگری و پنجره های باریک تر در دمای آهنگری. گریدهای آستنیتی به سرعت سخت می شوند و به تناژ پرس بیشتر و عملیات بازپخت میانی بیشتری در آهنگری های چند مرحله ای نیاز دارند. نمرات دوبلکس نیاز به کنترل دقیق دما بین آنها دارند 1050-1200 درجه سانتیگراد برای حفظ تعادل صحیح فاز آستنیت-فریت - دمای بسیار پایین فریت بیش از حد تولید می کند که چقرمگی و مقاومت در برابر خوردگی را کاهش می دهد. این عوامل به 2-4× هزینه بالاتر آهنگری فولاد ضد زنگ نسبت به آهنگری فولاد کربن معادل.

بخش های کاربردی اولیه

• نفت و گاز: شیرها، فلنج ها، اتصالات (ASTM A182 F304/316/F51/F53)، اجزای سرچاهی و منیفولدهای زیر دریا
• فرآوری شیمیایی و پتروشیمی: پروانه های پمپ، قطعات داخلی راکتور، سر کانال های مبدل حرارتی و نازل هایی که محیط های خورنده را مدیریت می کنند
• مواد غذایی و دارویی: بدنه شیر، اتصالات و محفظه پمپ نیاز به سطوح مطابق با FDA و سازگاری CIP (تمیز در محل) دارند.
• انرژی هسته ای: اجزای سیستم خنک کننده اولیه، داخل مخزن تحت فشار راکتور و نازل های ابزار دقیق که به مقاومت در برابر خوردگی و مقاومت در برابر شکنندگی تشعشع نیاز دارند.

آهنگری فولاد آلیاژی مبتنی بر نیکل: عملکرد در شرایط فوق العاده

آهنگرهای آلیاژی مبتنی بر نیکل - که اغلب به عنوان آهنگرهای سوپرآلیاژی شناخته می شوند - پیشرفته ترین و پرهزینه ترین بخش صنعت آهنگری را از نظر فنی نشان می دهند. این آلیاژها حاوی 50-75٪ نیکل به عنوان عنصر ماتریس، با افزودن کروم، کبالت، مولیبدن، تنگستن، آلومینیوم، تیتانیوم و نیوبیم که در مجموع موادی را تولید می کنند که قادر به حفظ یکپارچگی ساختاری در دماهایی هستند که همه آلیاژهای فولادی به طور موثر ظرفیت باربری خود را از دست داده اند.

چرا ماتریس نیکل عملکرد در دمای شدید را فعال می کند؟

ساختار کریستالی نیکل FCC (مکعب محور) از دماهای برودتی تا نزدیک به نقطه ذوب بدون تبدیل فاز پایدار است - بر خلاف آلیاژهای مبتنی بر آهن که تحت انتقال BCC به FCC قرار می‌گیرند. این پایداری ساختاری به آلیاژهای نیکل اجازه می دهد تا مقاومت خزشی مفید را در دماهای بیش از حد حفظ کنند 70 تا 75 درصد از نقطه ذوب مطلق آنها نسبت عملکردی که با هیچ آلیاژ فولادی قابل مقایسه نیست.

مکانیسم تقویت اولیه در سوپرآلیاژهای نیکل آهنگری، سخت شدن رسوبی از طریق تشکیل رسوبات گاما-پرایم (γ') است - ذرات بین فلزی مرتب شده Ni3 (Al,Ti) که به طور منسجم در ماتریس نیکل تشکیل می شوند و در برابر حرکت نابجایی حتی در دماهای بالا مقاومت می کنند. آلیاژهایی با کسر γ' بالا (مانند Waspaloy، René 41، و IN-718) به استحکام گسیختگی خزشی دست می‌یابند. 760 درجه سانتی گراد که از قوی ترین آلیاژهای فولادی در 500 درجه سانتی گراد بیشتر است .

نمرات آهنگری معمولی آلیاژی مبتنی بر نیکل

چالش های فرآیند آهنگری برای سوپرآلیاژهای نیکل

سوپرآلیاژهای نیکل سخت ترین شرایط آهنگری را در بین هر ماده ساختاری ارائه می دهند. استحکام بالای گرم آنها - همان خاصیتی که آنها را در سرویس با ارزش می کند - به این معنی است که به فشارهای آهنگری بسیار بالایی نیاز دارند و در برابر تغییر شکل در دمای کار مقاومت می کنند. چالش های کلیدی فرآیند عبارتند از:

• پنجره های باریک درجه حرارت آهنگری: بسیاری از سوپرآلیاژهای نیکل باید فقط در محدوده دمایی آهنگری شوند 50-100 درجه سانتیگراد - بالاتر از حلال گاما اول (برای اجازه دادن به تغییر شکل) اما کمتر از دمای ذوب اولیه. گشت و گذارهای دمایی خارج از این پنجره باعث ایجاد ترک خوردگی یا ذوب شدن مرز دانه می شود.
• آهنگری همدما و نزدیک به همدما: آهنگری پیشرفته دیسک توربین در آلیاژهای با کسر γ' بالا به آهنگری همدما در قالب های گرم شده نیاز دارد (دمای قالب در داخل 15 تا 30 درجه سانتیگراد دمای قطعه کار ) برای جلوگیری از سرد شدن سطح و حفظ تغییر شکل یکنواخت. این امر به تجهیزات تخصصی نیاز دارد - معمولاً پرس های هیدرولیک یا مکانیکی بزرگ با ابزار گرم شده - که به طور قابل توجهی به سرمایه و هزینه عملیاتی تولید می افزاید.
• کنترل ساختار دانه: عملکرد خزش، خستگی و شکست آهنگری دیسک توربین به یکنواختی اندازه دانه بسیار حساس است. اندازه دانه باید از طریق مدیریت کرنش دقیق، نرخ کرنش و دما در طول آهنگری به شدت کنترل شود. عملیات حرارتی پس از آهنگری برای دستیابی به اندازه دانه هدف (معمولاً ASTM 8-12 برای کاربردهای دیسک) و مورفولوژی رسوب γ' مورد نیاز مشخص شده است.
• سایش و هزینه ابزار: تنش جریان بالای سوپرآلیاژهای نیکل باعث سایش سریع قالب می شود. مواد قالب برای آهنگری آلیاژ نیکل خود فولادهای ابزار با آلیاژ بالا یا آلیاژهای کار داغ مبتنی بر نیکل با عمر مفید محدود هستند که به 5-15× هزینه بالاتر آهنگری آلیاژ نیکل نسبت به آهنگری فولاد کربن معادل.

مقایسه هر چهار دسته مواد آهنگری

انتخاب مواد آهنگری مناسب برای برنامه شما

انتخاب مواد برای آهنگری از یک ارزیابی متوالی از نیازهای خدمات پیروی می کند، با بهینه سازی هزینه تنها پس از تأیید آستانه عملکرد عملکردی اعمال می شود. چارچوب زیر معیارهای تصمیم گیری اولیه را به ترتیب اولویت پوشش می دهد:

1. تعریف دمای عملیاتی: اگر تحمل بار پایدار بالای 650 درجه سانتیگراد مورد نیاز باشد، فقط آلیاژهای مبتنی بر نیکل و تعداد محدودی از گریدهای زنگ نزن آستنیتی (مانند 310S) قابل دوام هستند. بین 400 درجه سانتیگراد تا 650 درجه سانتیگراد، فولادهای آلیاژی کروم-مولیبدن (F22، F91) یا فولادهای زنگ نزن آستنیتی مناسب هستند. در دمای زیر 400 درجه سانتیگراد، فولادهای کربنی یا آلیاژی محدوده مقاومت کامل را پوشش می دهند.
2. ارزیابی محیط خوردگی: برای تماس با آب دریا، اسیدهای معدنی، اسیدهای آلی یا محیط های حاوی کلرید، فولاد ضد زنگ (دوبلکس یا آستنیتی) یا آلیاژهای نیکل مورد نیاز است. برای گازهای اکسید کننده با دمای بالا، آلیاژهای نیکل یا فولادهای با کروم بالا (9Cr، 12Cr) مقاومت اکسیداسیون کافی را ارائه می دهند. فولادهای کربنی و آلیاژی در تمام محیط های خورنده نیاز به پوشش های محافظ دارند.
3. تعیین مقاومت و اندازه مقطع مورد نیاز: در مواردی که مقاومت کششی بالاتر از 800 مگاپاسکال در مقاطع بزرگتر از 50 میلی متر مورد نیاز است، فولاد آلیاژی (4140، 4340) جایگزین فولاد کربنی می شود. برای نیازهای استحکام بالاتر از 1000 مگاپاسکال همراه با مقاومت در برابر خوردگی، آلیاژهای ضد زنگ مقاوم در برابر بارش (17-4PH) یا نیکل ضروری هستند.
4. الزامات قانونی و کد را در نظر بگیرید: مخازن تحت فشار و برنامه های لوله کشی که توسط ASME Section VIII، ASME B31.3 یا EN 13480 کنترل می شوند، به صراحت درجه مواد مجاز را مشخص می کنند. فورجینگ های هوافضا و دفاعی توسط مشخصات مواد AMS، ASTM و OEM کنترل می شوند که انتخاب مواد را به درجه های از پیش واجد شرایط محدود می کند.
5. بهینه سازی هزینه در محدوده واجد شرایط: هنگامی که محیط سرویس دسته بندی مواد نامناسب را حذف کرد، کم هزینه ترین درجه را در مجموعه واجد شرایطی انتخاب کنید که تمام الزامات مکانیکی، ابعادی و بازرسی را برآورده می کند. در بسیاری از موارد، یک ماده با آلیاژ بالاتر که نیاز به ماشینکاری کمتر یا تعمیرات جوش کمتری دارد، بیش از آن که هزینه مواد خام بالاتر آن را جبران کند.
